Grundzustandsenergie-Schätzung von de Heisenberg-Kette mit VQE

Schätzung für de Nutzung: Zwee Minuten uff een Eagle r3 Prozessor (ANMERKUNG: Det is bloß ne Schätzung. Deine Laufzeit kann anders sein.)

Hintergrund

Dit Tutorial zeigt, wie man een Qiskit pattern baut, deployt un laufen lässt für de Simulation von ne Heisenberg-Kette un für de Schätzung von de Grundzustandsenergie. Mehr Informatjonen über Qiskit patterns un wie Qiskit Serverless jenutzt wird, um se in de Wolke zu deployen für verwaltete Ausführung, findet ihr uff unsere Doku-Seite über IBM Quantum® Platform.

Voraussetzungen

Bevor ma mit dit Tutorial anfängt, stellt sicher, dassde det Folgende installiert hast:

• Qiskit SDK v1.2 oder neuer, mit Visualisierung Unterstützung
• Qiskit Runtime v0.28 oder neuer (pip install qiskit-ibm-runtime)
• Qiskit Serverless (pip install qiskit_serverless)
• IBM Catalog (pip install qiskit-ibm-catalog)

Setup

import numpy as np
import matplotlib.pyplot as plt

from scipy.optimize import minimize
from typing import Sequence

from qiskit import QuantumCircuit
from qiskit.quantum_info import SparsePauliOp
from qiskit.primitives.base import BaseEstimatorV2
from qiskit.circuit.library import XGate
from qiskit.circuit.library import efficient_su2
from qiskit.transpiler import PassManager
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.transpiler.passes.scheduling import (
    ALAPScheduleAnalysis,
    PadDynamicalDecoupling,
)

from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import Session, Estimator

from qiskit_ibm_catalog import QiskitServerless, QiskitFunction

def visualize_results(results):
    plt.plot(results["cost_history"], lw=2)
    plt.xlabel("Iteration")
    plt.ylabel("Energy")
    plt.show()

def build_callback(
    ansatz: QuantumCircuit,
    hamiltonian: SparsePauliOp,
    estimator: BaseEstimatorV2,
    callback_dict: dict,
):
    def callback(current_vector):
        # Keep track of the number of iterations
        callback_dict["iters"] += 1
        # Set the prev_vector to the latest one
        callback_dict["prev_vector"] = current_vector
        # Compute the value of the cost function at the current vector
        current_cost = (
            estimator.run([(ansatz, hamiltonian, [current_vector])])
            .result()[0]
            .data.evs[0]
        )
        callback_dict["cost_history"].append(current_cost)
        # Print to screen on single line
        print(
            "Iters. done: {} [Current cost: {}]".format(
                callback_dict["iters"], current_cost
            ),
            end="\r",
            flush=True,
        )

    return callback

Schritt 1: Klassische Einjabe uff een Quantenproblem mappen

• Einjabe: Anzahl von Spins
• Ausjabe: Ansatz un Hamiltonian für de Modellierung von de Heisenberg-Kette

Baut een Ansatz un Hamiltonian, de ne 10-Spin Heisenberg-Kette modellieren. Zuerst importieren wa een paar jenerische Pakete un machen een paar Hilfsfunktjonen.

num_spins = 10
ansatz = efficient_su2(num_qubits=num_spins, reps=3)

# Remember to insert your token in the QiskitRuntimeService constructor
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, min_num_qubits=num_spins, simulator=False
)

coupling = backend.target.build_coupling_map()
reduced_coupling = coupling.reduce(list(range(num_spins)))

edge_list = reduced_coupling.graph.edge_list()
ham_list = []

for edge in edge_list:
    ham_list.append(("ZZ", edge, 0.5))
    ham_list.append(("YY", edge, 0.5))
    ham_list.append(("XX", edge, 0.5))

for qubit in reduced_coupling.physical_qubits:
    ham_list.append(("Z", [qubit], np.random.random() * 2 - 1))

hamiltonian = SparsePauliOp.from_sparse_list(ham_list, num_qubits=num_spins)

ansatz.draw("mpl", style="iqp")

Schritt 2: Problem für Quantenhardware-Ausführung optimieren

• Einjabe: Abstrakter Schaltkreis, Observable
• Ausjabe: Target-Schaltkreis un Observable, optimiert für de ausjesuchtе QPU

Nutzt de generate_preset_pass_manager Funksjoon aus Qiskit, um automatisch ne Optimierungsjoutin für unsern Schaltkreis bezüglich de ausjesuchte QPU zu jenerieren. Wa wählen optimization_level=3, wat det höchste Level von Optimierung von de Preset-Pass-Manager is. Wa schließen ooch ALAPScheduleAnalysis un PadDynamicalDecoupling Scheduling-Passes ein, um Dekohärenzfehler zu unterdrücken.

target = backend.target
pm = generate_preset_pass_manager(optimization_level=3, backend=backend)
pm.scheduling = PassManager(
    [
        ALAPScheduleAnalysis(durations=target.durations()),
        PadDynamicalDecoupling(
            durations=target.durations(),
            dd_sequence=[XGate(), XGate()],
            pulse_alignment=target.pulse_alignment,
        ),
    ]
)
ansatz_ibm = pm.run(ansatz)
observable_ibm = hamiltonian.apply_layout(ansatz_ibm.layout)

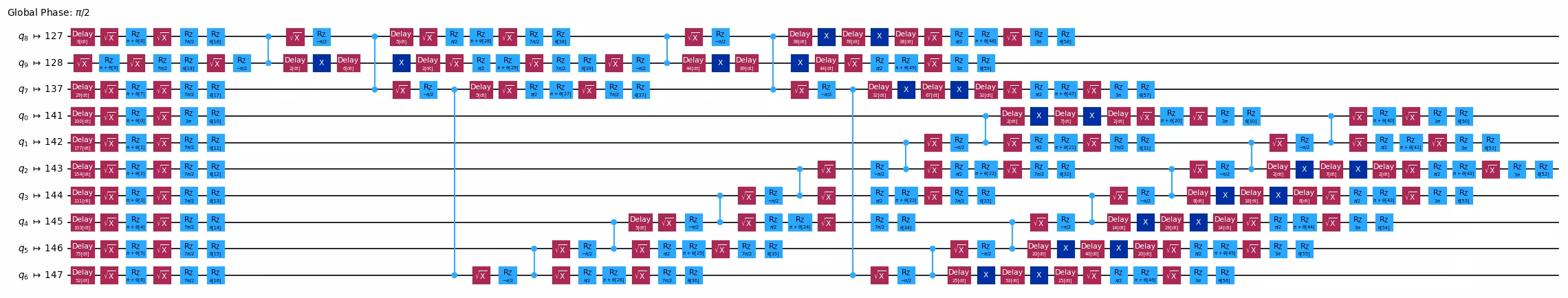

ansatz_ibm.draw("mpl", scale=0.6, style="iqp", fold=-1, idle_wires=False)

Schritt 3: Mit Qiskit Primitives ausführen

• Einjabe: Target-Schaltkreis un Observable
• Ausjabe: Erjebnisse von de Optimierung

Minimiert de jeschätzte Grundzustandsenergie von det System durch Optimierung von de Schaltkreis-Parameter. Nutzt de Estimator Primitive aus Qiskit Runtime, um de Kostenfunksjoon während de Optimierung zu evaluieren.

Für dit Demo laufen wa uff een QPU mit qiskit-ibm-runtime Primitives. Um mit qiskit statevector-basierten Primitives zu laufen, ersetzt den Block von det Code, der Qiskit IBM Runtime Primitives nutzt, durch den kommentierten Block.

# SciPy minimizer routine
def cost_func(
    params: Sequence,
    ansatz: QuantumCircuit,
    hamiltonian: SparsePauliOp,
    estimator: BaseEstimatorV2,
) -> float:
    """Ground state energy evaluation."""
    return (
        estimator.run([(ansatz, hamiltonian, [params])])
        .result()[0]
        .data.evs[0]
    )

num_params = ansatz_ibm.num_parameters
params = 2 * np.pi * np.random.random(num_params)

callback_dict = {
    "prev_vector": None,
    "iters": 0,
    "cost_history": [],
}

# Evaluate the problem on a QPU by using Qiskit IBM Runtime
with Session(backend=backend) as session:
    estimator = Estimator()
    callback = build_callback(
        ansatz_ibm, observable_ibm, estimator, callback_dict
    )
    res = minimize(
        cost_func,
        x0=params,
        args=(ansatz_ibm, observable_ibm, estimator),
        callback=callback,
        method="cobyla",
        options={"maxiter": 100},
    )

visualize_results(callback_dict)

Schritt 4: Nachbearbeitung un Erjebniss im jewünschten klassischen Format zurückjeben

• Einjabe: Grundzustandsenergie-Schätzungen während de Optimierung
• Ausjabe: Jeschätzte Grundzustandsenergie

print(f'Estimated ground state energy: {res["fun"]}')

Det Qiskit-Muster in de Wolke deployen

Um det zu machen, verschiebt den Quellcode oben zu ne Datei, ./source/heisenberg.py, packt den Code in een Skript, det Einjabe entjejenimmt un de endgültige Lösung zurückjibt, un ladet det denn uff een Remote-Cluster hoch mit de QiskitFunction Klasse aus qiskit-ibm-catalog. Für Anleitungen über det Spezifizieren von externen Abhängigkeiten, det Übjeben von Einjabe-Argumenten un mehr, kuckt in de Qiskit Serverless guides.

De Einjabe für det Pattern is de Anzahl von Spins in de Kette. De Ausjabe is ne Schätzung von de Grundzustandsenergie von det System.

# Authenticate to the remote cluster and submit the pattern for remote execution
serverless = QiskitServerless()
heisenberg_function = QiskitFunction(
    title="ibm_heisenberg",
    entrypoint="heisenberg.py",
    working_dir="./source/",
)
serverless.upload(heisenberg_function)

Det Qiskit-Muster als verwalteten Service laufen lassen

Wenn wa det Pattern in de Wolke hochjeladen haben, können wa det einfach mit det QiskitServerless Client laufen lassen.

# Run the pattern on the remote cluster

ibm_heisenberg = serverless.load("ibm_heisenberg")
job = serverless.run(ibm_heisenberg)
solution = job.result()

print(solution)
print(job.logs())
